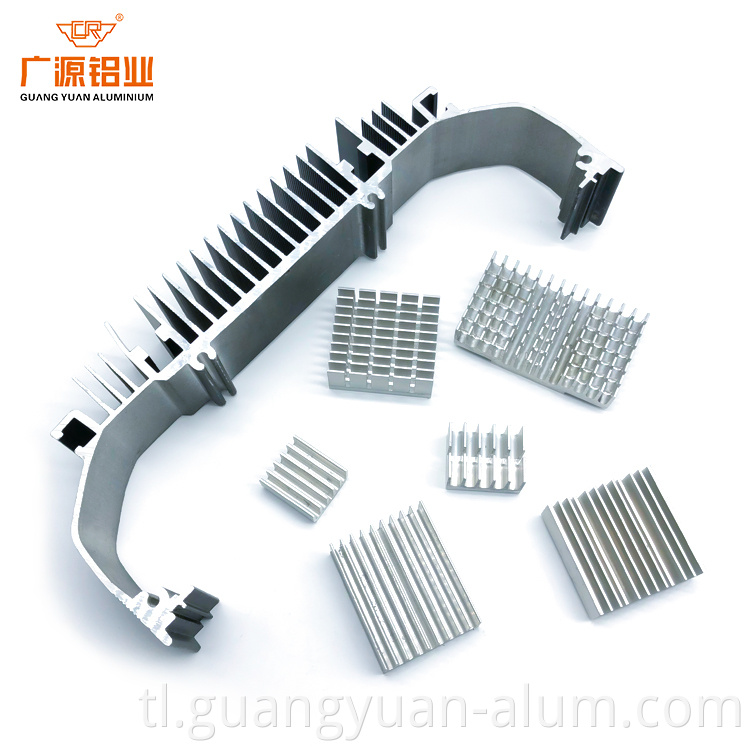

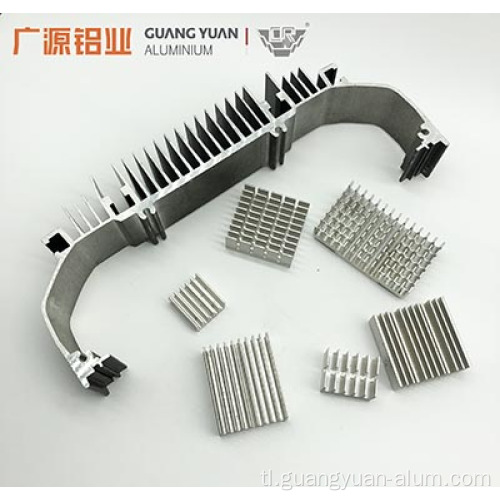

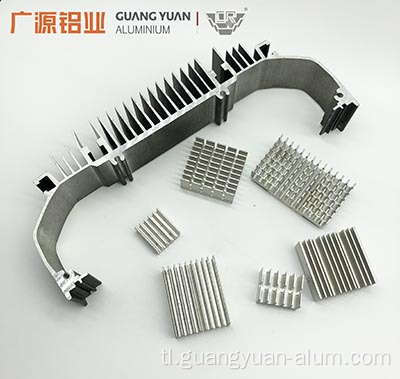

6000 serye malaking aluminyo LED heatsink

Pagtatasa ng istraktura ng istraktura ng heatsink ng aluminyo

Ang Figure 1 ay isang view ng cross-sectional ng isang profile ng aluminyo para sa aluminyo LED heatsink lamp radiator. Makikita mula sa figure na ang aluminyo LED heatsink lamp radiator ay gumagamit ng isang aluminyo haluang metal na extruded guwang na profile, na kung saan ay nailalarawan sa pamamagitan ng isang malaking bilog na bilog, isang kumplikadong hugis ng cross-sectional, isang malaking cross-section, at isang pangkalahatang haba nito 340mm at ang taas ay 100mm; Ang aluminyo LED heatsink ngipin ay payat, ang cantilever ay mahaba, ang ratio ng dila sa cantilever ay malaki, at ang ratio ng dila ay maaaring kasing laki ng 8. Gayunpaman, ang distansya sa pagitan ng mga ngipin ng heat sink ay maliit, at mayroong mapanganib na mga seksyon sa pagitan ng ngipin. Matapos mailapat ang puwersa, ang sira -sira na ngipin at sirang ngipin ay madaling kapitan ng amag na mai -scrap; Pangalawa, ang kapal ng pader ng seksyon ng profile ng profile ng heatsink ng aluminyo ay ibang -iba, lalo na ang kapal ng ilalim na plato sa ugat ng seksyon ay mas makapal (kapal hanggang 28mm), at ang kapal ng aluminyo na LED heatsink ay mas payat ito ay 2mm lamang, at ang ratio ng kapal ng pader ay kasing taas ng 14, na nagreresulta sa sobrang hindi pantay na mga rate ng daloy ng extrusion ng aluminyo, at pagtaas ng koepisyent ng bali ng mga mapanganib na seksyon. Samakatuwid, nagdadala ito ng malaking kahirapan sa disenyo ng amag, paggawa at paggawa ng profile ng radiator ng aluminyo . Kung ang disenyo ng extrusion die ay hindi makatwiran, madali itong magdulot ng Ang aluminyo LED lamp heat sink . Ang mapagpasyang kadahilanan upang makamit ang normal na extrusion.
